لول گیج عیوض تکنیک Evaz تیپ MLG-33 بر روی  مخازن از محل  اتصال بر روی فلنج‌های مقابل و یا بوشن های رزوه نصب می‌شود. فاصلهٔ مرکز به مرکز فلنج‌ها با توجه به اندازه سفارش داده شده ، تولید می‌شود. ( فاصله ی مرکز به مرکز فلنج یا بوشن را فاصله ی آکس به آکس یا سنتر به سنر یا همان C to C هم می نامند ) جهت اندازه ی دقیق این فاصله و سفارشگذاری لول گیج عیوض تیپ لول گیج mlg33 به این نحو عمل نمایید :

در صورت اتصال فلنجی ، متر را بر روی بالای فلنج بالایی تا بالای فلنج پایینی قرار دهید و در اتصالات رزوه متر را بالای بوشن بالایی تا بالای بوشن پایین در نظر بگیرید.

  پس از نصب و اتصال فلنج‌های دستگاه به فلنج‌های مقابل و یا در صورت اتصال دنده‌ای، مهره ی لول گیج عیوض  را محکم کرده . سپس با اطمینان از آب‌بندی کامل ، فلنج کور تحتانی را باز کرده و توپی همراه لول گیج مغناطیسی MLG 20-33 را با توجه به علامت فلش روی آن (یا از سمتی که آهنربا داخل توپی قراردارد) به سمت بالا داخل لوله اصلی دستگاه وارد نمایید .

فلنج کور را پس از قراردادن در جای خود، کاملاً محکم کرده و ولوهای بین نازل لول گیج مغناطیسی MLG 20-33 و مخزن را به آرامی باز نمایید تا سیال وارد دستگاه شود. پس از وارد شدن سیال داخل لوله اصلی توپی تا جایی که سیال قرار دارد بالا رفته و شناور می گردد.

آبنما مغناطیسی

  ویژگی‌ها آبنما مغناطیس یا همان لول گیج mlg33 و لول گیج مغناطیسی MLG-55  با توجه به تأثیرگذاری از طریق ایجاد میدان مغناطیسی و عدم ارتباط مکانیکی بین قطعات داخلی و خارجی مایع، این لول گیج می‌تواند با اطمینان بیشتری نسبت به نمونه‌های آبنمای شیشه‌ای نصب شود.

• مقاوم و غیر نشت، قابلیت تحمل دمای کاری بالا و فشارهای نامی مختلف در آبنما مغناطیسی
• امکان نصب سنسورهای بیشتر و افزایش ضریب عملکرد دستگاه لول گیج mlg-33.
• قابلیت تغییر زاویه دید صفحه نمایش آبنما مغناطیسی
• ارسال فرمان‌های الکتریکی یا خروجی دیجیتال و آنالوگ.
• امکان مشاهده سطح مایع درون مخازن از فواصل دور.
• قابلیت ساخت برای نصب از کنار و بالای مخازن.
• قابلیت تنظیم موقعیت نصب سنسورها.

سوئیچ لول گیج

لول گیج mlg-33 صرفا یک نمایشگر سطح نمی باشد . این دستگاه قابلیت نصب سنسور سوئچ لول گیج MS-15 و ترانسمیترهای مگنتیک را نیز دارد. عملکرد سنسور سوئیچ لول گیج به این نحوه است که می توان به تعداد دلخوته در بازه ی آکس به آکس دستگاه نصب نمود . زمانیکه سطح سیال به نقطه ی مقابل سنسور می رسد ، کناکت خروجی سوئیچ فعال شده و به مصرف کننده ی مورد نظر مثل پمپ ها و آلارم سیگنال قطع و وصل ارسال می نماید .

به طور مثال با نصب دو عدد سوئیچ لول گیج بر روی حد پایین و بالای دستگاه می توان بصورت اتوماتیک فرمان استاپ و استارت به پمپ جهت پر کردن مخازن داد .

 همچنین با نصب لول ترانسمیتر  بر روی بدنه ی لول گیج mlg-33 علاوه بر دیدن مقدار سطح به صورت چشمی بر روی خطکش ، می توان با دریافت 4 الی 20 میلی آمپر بر روی پانل همراه یا PLC به صورت آنالوگ نیز ارتفاع سطح سیال را در اتاق فرمان رصد کرد . اینگونه فرمان های لازم را به مصرف کننده های متعددی صادر کرد .

ترانسمیتر از این جهت حائض اهمیت است که در سایت هایی که نیاز به مانوترینگ و یا عدم دسترسی اپراتور به هر دلیل ، بسیار کمک کننده هستند.

چکیده مفید مطالب :

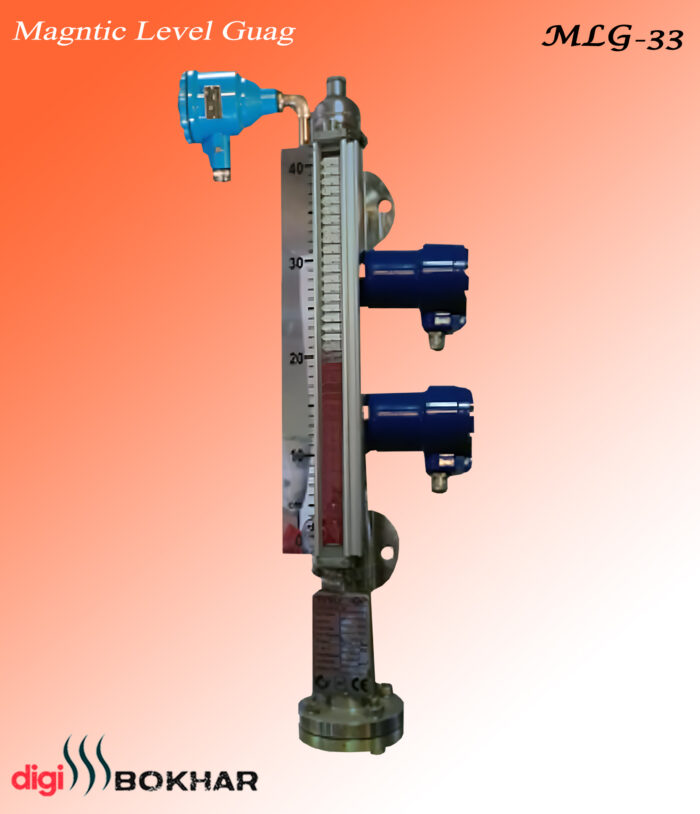

لول گیج مغناطیسی MLG 20-33

لول گیج مغناطیسی MLG 20-33 یا همان MLG 33 برای نمایش و کنترل سطح مایعات از ارتفاع 30 سانتی‌متر تا 18 متر طراحی شده است. این تجهیز قابلیت تحمل فشار نامی PN16 تا PN150 و دمای کاری تا 400 درجه سانتی‌گراد را دارد. نصب این دستگاه به‌صورت فلنجی (سایز ½ تا 2 اینچ) و رزوه‌ای (سایز ½ تا 1 اینچ) امکان‌پذیر است.

ویژگی‌های فنی و کاربردها

لول گیج مغناطیسی MLG 20-33 بر اساس استانداردهای DIN و ASME ساخته می‌شود و در صنایع مختلف مانند آب، سوخت، شیمیایی، نفت و گاز، پتروشیمی، داروسازی و مواد غذایی کاربرد دارد. این دستگاه با میدان مغناطیسی و بدون نیاز به تماس مکانیکی عمل می‌کند، که باعث ایمنی بیشتر و کاهش احتمال نشتی می‌شود.

عملکرد دستگاه

مایع از طریق نازل به داخل لوله دستگاه وارد شده و یک توپ شناور دارای آهنربای دائمی را حرکت می‌دهد. تغییر سطح مایع باعث چرخش فلپ‌ها شده و نمایش دقیق سطح را فراهم می‌آورد. همچنین امکان نصب سنسور یا ترانسمیتر برای ارسال سیگنال‌های الکتریکی و کنترل سطح از راه دور وجود دارد.

مزایا و آپشن‌ها

• تحمل دما و فشار بالا
  عدم نیاز به تماس مستقیم
  امکان نصب سوئیچ و ترانسمیتر
  مشاهده سطح مایع از راه دور
  قابلیت نصب از کنار یا بالای مخازن

سوئیچ و ترانسمیتر لول گیج مغناطیسی MLG 20-33

با نصب سوئیچ MS-15، امکان ارسال فرمان‌های کنترلی به تجهیزات مختلف (مانند پمپ) فراهم می‌شود. ترانسمیتر نیز داده‌های سطح سیال را با خروجی 4-20 میلی‌آمپر به اتاق کنترل منتقل می‌کند، که برای مانیتورینگ بسیار کارآمد است.

فروش لول گیج MLG-33

  فروش لول گیج mlg-33  یا لول گیج مغناطیسی MLG 20-33 که محصول شرکت عیوض تکنیک می باشد در مجموعه مارتینگ دیجی بخار بصورت تخصصی صورت می پذیرد . عیوض به عنوان اولین تولید کننده لول گیج‌های مغناطیسی در ایران است . با توجه به حساسیت لول گیج مغناطیسی تیپ MLG 33 ، بسته‌بندی مناسب و مختص این محصول را ارائه می‌دهد. البته در ادمه روند تجاری سازی این کنترل سطح ، توسط شرکت های مختلفی با برندهای زیادی در ایران تولید می گردد . اما شناخته ترین برند ، عیوض تکنیک می باشد .

از این رو فروش لول گیج mlg-33 در کنار سایر محصولات کنترل سطح در طیف فروش دیجی بخار می باشد .  هر محصول همراه با دفترچه نصب و راه‌اندازی قرار دارد تا اپراتور به‌راحتی بتواند آن را نصب و راه‌اندازی کند.

  لول گیج mlg33 دارای پلاک مشخصات فنی و خط کش از متریال استنلس استیل است که در مقابل نور خورشید مقاوم است. این محصول دارای عایق حرارتی بسیار نازک اما با دوام و خاصیت ضد حرارتی بالا است. از محاسن استفاده این تیپ ، کیفیت بالای لوله های مورد استفاده می باشد که از نوع بدون درزدر نظر گرفته شده است. درحالی‌که در بسیاری از لول گیج‌های متداول از لوله‌های درزدار استفاده می‌شود که ممکن است در شرایط فشار و دما بالا خطرناک باشد. همچنین فروش لول گیج mlg33 از جهت اینکه در بسیاری از وندورلیست های داخلی ثبت می باشد . دارای نشان استاندارد  CE اروپا نیز می باشد . بسیار روتین فروش لوده و دارای متقاضیانی زیادی نسبت به سایر برنده می باشد .

سفارشگذاری لول گیج MLG33

جهت آشانیی با اطلاعات لازم جهت استعلام قیمت MLG-33 و دریافت پیشنهاد فنی مالی ، به دیتای ذیل دقت نمایید.
