سنسور شیر حرارتی
سنسور شیر حرارتی عیوض تکنیک یکی از اجزای مهم و حیاتی در سیستمهای گرمایشی و سرمایشی است که نقش کلیدی در کنترل دمای محیط و بهبود کارایی سیستمهای مختلف ایفا میکند. این سنسور شیر ترموستاتیک با دقت بالا و قابلیت تنظیم دقیق، امکان کنترل بهینه دما را در صنایع مختلف فراهم میکنند. ویژگیهای سنسور شیر حرارتی
- قابلیت تنظیم: این سنسورها Thermostatic Sensor امکان تنظیم دقیق دما را فراهم میکنند که باعث افزایش کارایی و کاهش مصرف انرژی میشود.
- مقاومت در برابر شرایط سخت: سنسور شیر حرارتی برای کار در شرایط سخت محیطی طراحی شدهاند و مقاومت بالایی در برابر دما، رطوبت و فشار دارند.
- دقت بالا: سنسور شیر ترموستاتیک با دقت بالایی دما را اندازهگیری و کنترل میکنند که این ویژگی باعث میشود تا سیستمها به طور بهینه عمل کنند.
- طول عمر بالا: سنسورهای شیر ترموستاتیک با استفاده از مواد با کیفیت و طراحی مهندسی شده، طول عمر بالایی دارند و نیاز به نگهداری کمتری دارند.
کاربردهای سنسور شیر حرارتی
- سیستمهای گرمایشی و سرمایشی: کنترل دما در بویلرها، چیلرها و سیستمهای تهویه مطبوع.
- صنایع غذایی و دارویی: حفظ دمای مطلوب در فرآیندهای تولید و نگهداری محصولات.
- مبدلهای حرارتی: تنظیم دمای سیالات در مبدلهای حرارتی برای بهبود کارایی.
- مخازن و تانکها: کنترل دمای مایعات در مخازن ذخیرهسازی.
مزایای استفاده از سنسور شیر حرارتی عیوض را نیز می توان به موارد ذیل اشاره داشت :
- افزایش کارایی: با کنترل دقیق دما، سیستمها به طور بهینه عمل کرده و مصرف انرژی کاهش مییابد.
- کاهش هزینههای نگهداری: با توجه به دقت و طول عمر بالای سنسورها، هزینههای نگهداری کاهش مییابد.
- بهبود ایمنی: کنترل دقیق دما باعث میشود تا سیستمها در شرایط ایمنتری عمل کنند و خطرات ناشی از افزایش یا کاهش ناگهانی دما کاهش یابد.
- سازگاری با محیط زیست: با کاهش مصرف انرژی و افزایش کارایی، این سنسورها به حفظ محیط زیست کمک میکنند.
سنسور شیر حرارتی با دقت بالا، طول عمر زیاد و قابلیت تنظیم دقیق، انتخابی ایدهآل برای کنترل دما در سیستمهای مختلف هستند. این سنسورها نه تنها کارایی سیستمها را بهبود میبخشند، بلکه هزینههای نگهداری را کاهش داده و به حفظ محیط زیست کمک میکنند. با استفاده از سنسورهای شیر حرارتی، میتوان به بهبود عملکرد و ایمنی سیستمها دست یافت و بهرهوری را افزایش داد.

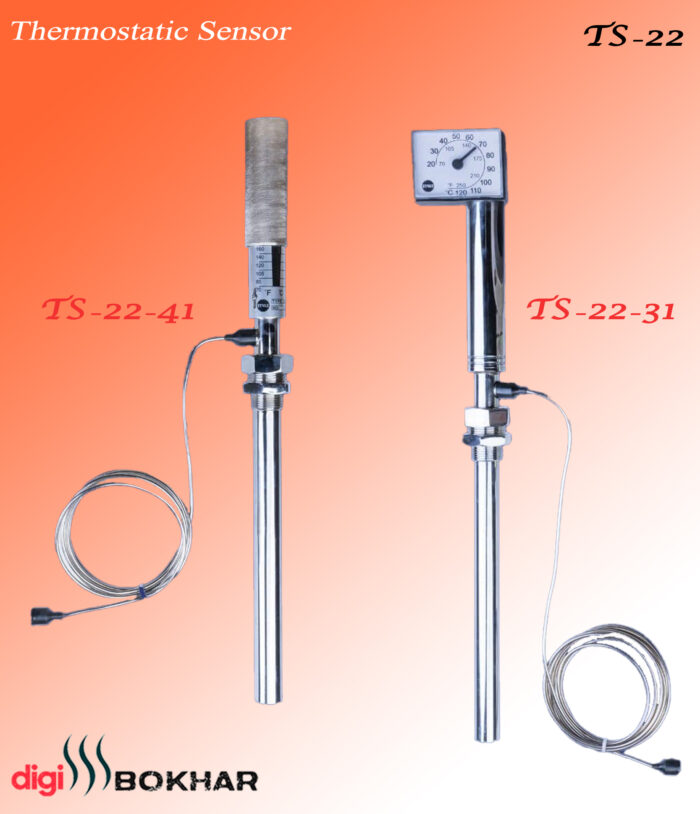

سنسور ساعتی TS 22-31
سنسور ساعتی TS 22-31 که بر روی شیرهای شیر ترموستاتیک TCV-44 و شیر ترموستاتیک TCV11 نصب میشود، برای کنترل دما در سه محدوده دمایی -10 تا +90، +20 تا +120، و +50 تا +150 درجه سانتیگراد طراحی شده است.
این سنسور ساعتی TS 22-31 بر اساس اصل انبساط مایعات عمل میکند. حسگر این دستگاه در داخل مخزن قرار گرفته و به طور مداوم با سیال در ارتباط است. با افزایش دمای سیال، دما به حسگر منتقل شده و حجم روغن داخل سنسور شیر حرارتی افزایش مییابد. این فرآیند باعث حرکت المان عملکننده میشود و این افزایش نیرو به میله و پلاگ ولو منتقل میشود.
در نتیجه، مقدار فضای خالی بین سیت و پلاگ ولو تغییر کرده و دبی سیال عبوری از ولو تنظیم میشود تا دمای سیستم به مقدار تنظیم شده روی سنسور برگردد. دماهای قابل تنظیم بر روی پلاک مدرج سنسور شیر ترموستاتیک نمایش داده شده و با چرخاندن کلید تنظیم قابل دسترسی هستند.
نحوه نصب :
برای نصب سنسور ساعتی TS 22-31 ، ابتدا مطمئن شوید که فضایی کافی برای نصب و دسترسی آزاد به سنسور و المان عملکننده آن وجود دارد. این سنسور شیر حرارتی عیوض تکنیک ، برای تنظیم دمای سیال در خطوط لوله، مبدلهای حرارتی، منابع کوئلی، بویلرها، استخرها، تانکها و مخازن مورد استفاده قرار میگیرد. بدنه حسگر باید تا محل اتصال دنده داخل محیط سیال مورد نظر قرار گیرد.
مراحل نصب به شرح زیر است:
- جوش دادن بوشن: ابتدا یک بوشن با رزوه سایز 1 اینچ را در محلی که قصد نصب سنسور را دارید به مخزن جوش دهید.
- اتصال پیچ مغزی: سپس پیچ مغزی یا غلاف سنسور را در بوشن بسته و آببندی کنید.
- تنظیم دما: با استفاده از کلید تنظیم، Set Point سنسور را روی بالاترین حد ممکن تنظیم کنید.
- قرار دادن حسگر: حسگر را از طریق پیچ مغزی یا غلاف داخل مخزن قرار داده و با مهره محکم کنید.
- استفاده از غلاف مناسب: در صورتی که سیال تحت کنترل اسیدی یا خورنده باشد، از غلافی با متریال مناسب استفاده کنید.
سنسور ساعتی TS 22-31 با طراحی دقیق و عملکرد قابل اعتماد، یک انتخاب عالی برای کنترل دما در سیستمهای مختلف صنعتی و خانگی است. با نصب صحیح و استفاده از متریال مناسب، این سنسور میتواند به بهبود کارایی و ایمنی سیستمهای شما کمک کند. جهت خرید سایر محصولات لوازم بخار کلیک نمایید.
سنسور دستی TS 22-41
سنسور دستی TS 22-41 عیوض که برای نصب بر روی شیرهای ترموستاتیکی تولیدی خود طراحی شده است بر گرفته از نمونه های اصلی برند سامسون ولو می باشد ، جهت کنترل دما در سه محدوده -10 تا +90، +20 تا +120 و +50 تا +150 درجه سانتیگراد تولید میشود. این سنسور با استفاده از اصل انبساط مایعات عمل میکند و میتواند به طور مداوم با سیال در ارتباط باشد.
این سنسور دستی TS 22-41 با قرار گرفتن حسگر در داخل مخزن و ارتباط مستقیم با سیال، افزایش دمای سیال را حس کرده و حجم روغن داخل سنسور حرارتی را افزایش میدهد. این تغییر حجم موجب حرکت المان عملکننده و انتقال نیرو به میله و پلاگ ولو میشود. فرآیند کنترل دما با تنظیم مداوم فضای خالی بین سیت و پلاگ ولو و کنترل دبی سیال عبوری انجام میگیرد. تنظیم دماهای مختلف از طریق پلاک مدرج روی سنسور شیر ترموستاتیک و چرخاندن کلید تنظیم ممکن است.
مراحل نصب سنسور دستی TS 22-41
- بررسی فضای نصب: قبل از نصب، اطمینان حاصل کنید که فضای کافی برای دسترسی آزاد به المان عملکننده سنسور و ولو وجود دارد.
- آمادهسازی مخزن: یک بوشن با رزوه سایز 1 اینچ را در محل مورد نظر بر روی مخزن جوش دهید.
- نصب پیچ مغزی: پیچ مغزی یا غلاف سنسور شیر ترموستاتیک را در بوشن بسته و به طور مناسب آببندی کنید.
- تنظیم دما: کلید تنظیم سنسور را روی بالاترین حد ممکن تنظیم کنید.
- قرار دادن حسگر: حسگر را از طریق پیچ مغزی یا غلاف در داخل مخزن قرار داده و با مهره محکم کنید.
- استفاده از مواد مقاوم: در صورتی که سیال تحت کنترل اسیدی یا خورنده باشد، از غلاف مناسب با متریال مقاوم استفاده کنید.
کاربردهای:
این سنسور حراتی عیوض تکنیک برای تنظیم دمای سیال در موارد زیر به کار میرود:
- خطوط لوله
- مبدلهای حرارتی
- منابع کوئلی
- بویلرها
- استخرها
- تانکها
- مخازن
مزایای استفاده :
- کنترل دقیق دما: این سنسور با دقت بالا دمای سیال را کنترل کرده و باعث بهبود عملکرد سیستمها میشود.
- کاهش مصرف انرژی: با تنظیم دقیق دما، مصرف انرژی کاهش یافته و بازدهی سیستم افزایش مییابد.
- افزایش طول عمر تجهیزات: کنترل بهینه دما از خرابی زودرس تجهیزات جلوگیری میکند.
- ایمنی بالا: کنترل دقیق دما، خطرات ناشی از تغییرات ناگهانی دما را کاهش میدهد.
سنسور دستی ترموستاتیکی مدل TS 22-41 با عملکرد دقیق و قابلیت نصب آسان، یکی از بهترین گزینهها برای کنترل دما در سیستمهای گرمایشی و سرمایشی است. با استفاده از این سنسور، میتوان به بهبود کارایی و کاهش هزینههای نگهداری سیستمها دست یافت. برای کسب اطلاعات بیشتر در مورد این سنسور و سایر محصولات مشابه، به کاتالوگ مربوطه مراجعه کنید ، همچنین جهت خرید این سنسوره و سایر محصولات عیوض تکنیک با ما در ارتباط باشید .
موارد : | تو ضیحات : |
تعداد : | تعداد دستگاه مورد نیاز |
تیپ : | سنسور دستی یا سنسور ساعتی یا کانالی |
نوع اتصال سنسور : | رزوه ای |
نوع اتصال غلاف : | فلنجی یا رزوه |
متریال ترمول : | برنجی ، استیل 304 و استیل 316 |
زنج دمایی : | -10 الی 90 / 20 الی 120 / 50 الی 150 |
طول لوله موئین سنسور : | 3 متر استاندارد یا سفارشی |
