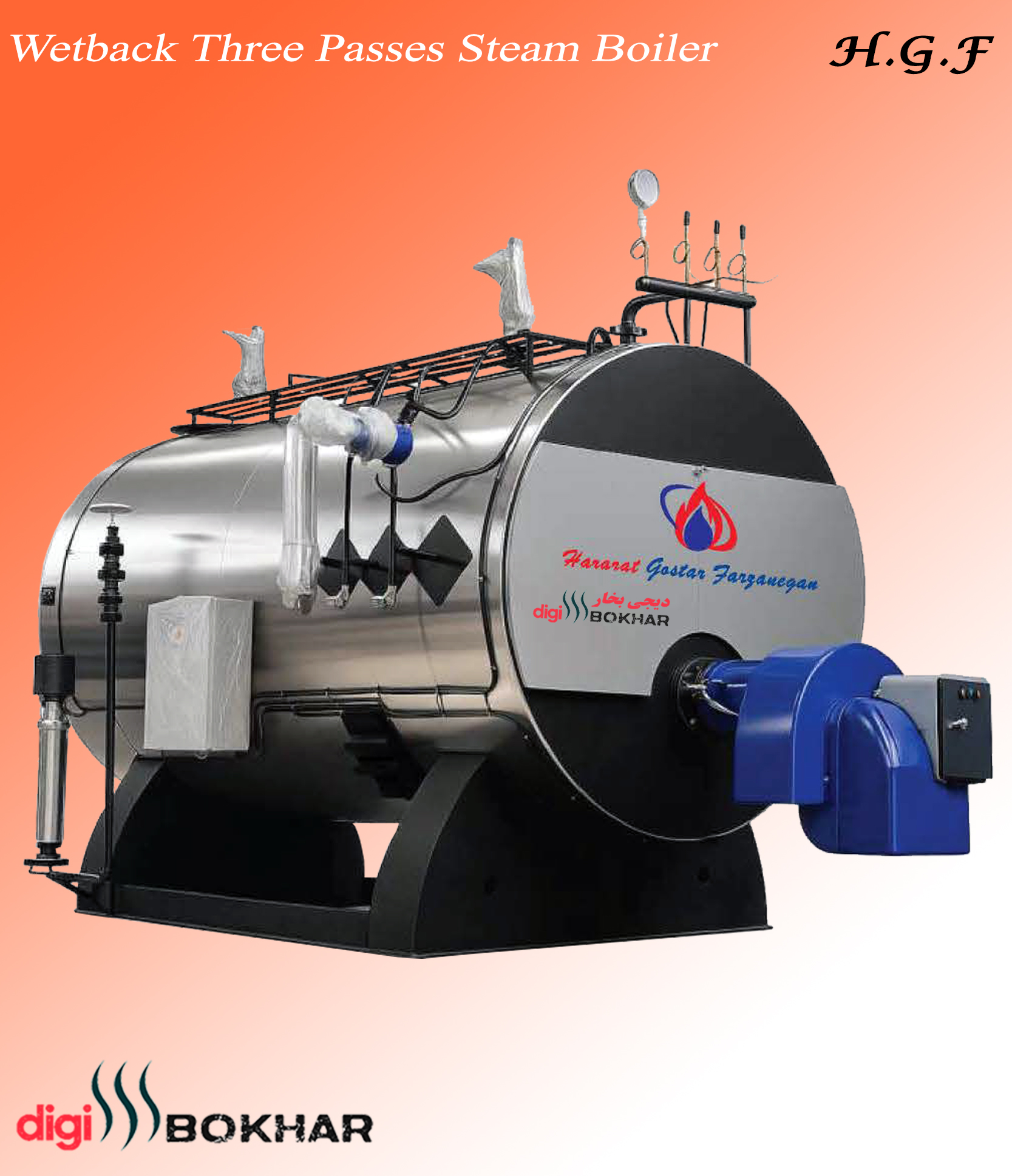

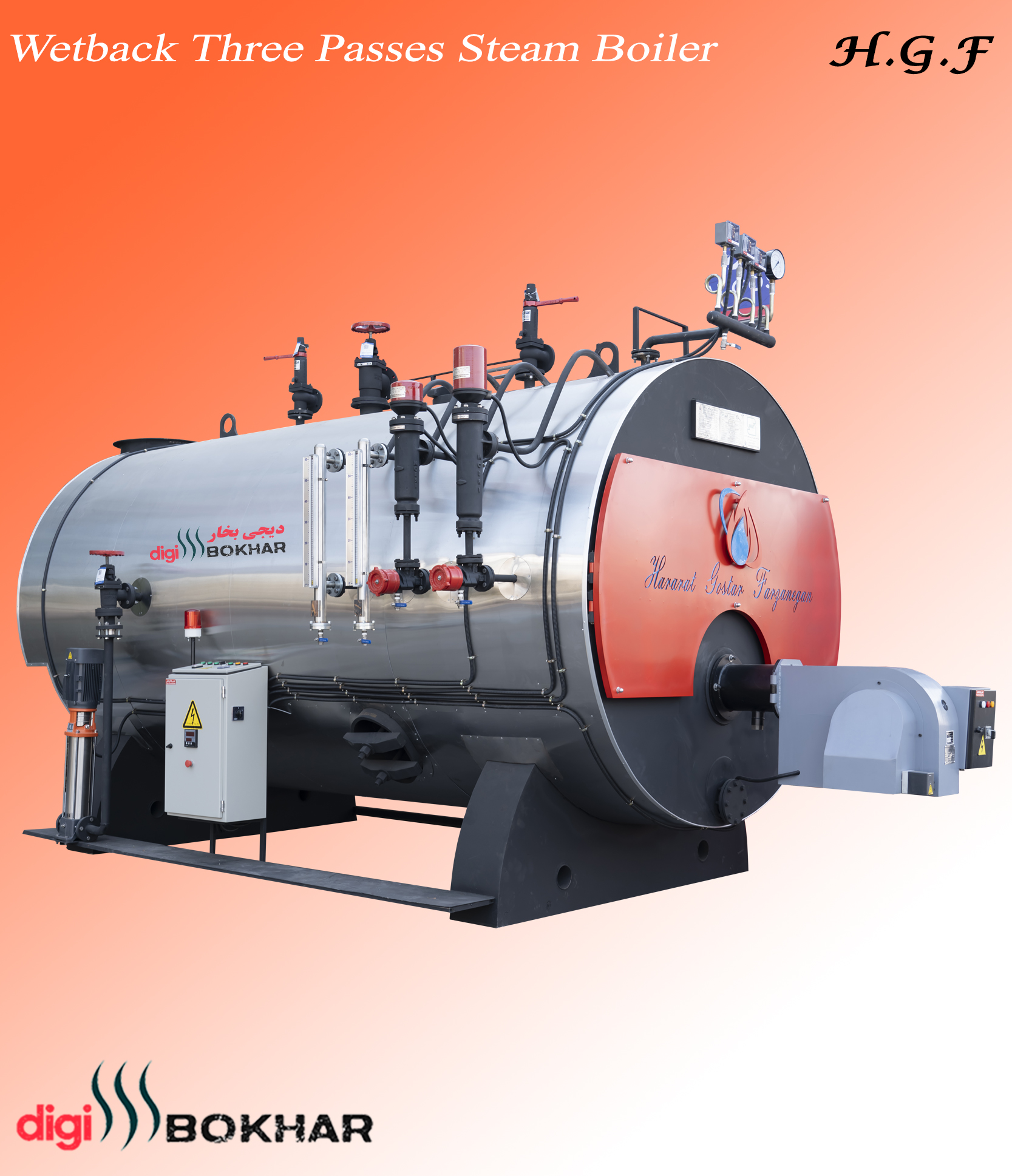

دیگ بخار سه پاس عقب مرطوب

    دیگ بخار سه پاس عقب مرطوب یکی از مطمئن‌ترین و پرکاربردترین انواع بویلرهای صنعتی است. نوع دیگ بخار سه پاس حرارت گستر از نوع فایرتیوب (Fire-Tube) است و به گونه‌ای طراحی شده که گازهای داغ حاصل از احتراق سه مسیر متفاوت ( Three-Pass Boiler ) را طی کرده و حداکثر حرارت خود را به آب منتقل کنند.

در طراحی دیگ بخار سه پاس عقب مرطوب (Wet-Back)، انتهای کوره با آب تماس دارد، که باعث افزایش راندمان، کاهش خطر ترک و آسیب به بدنه و افزایش طول عمر دیگ بخار می‌شود. این ویژگی به ویژه در محیط‌های صنعتی با استفاده طولانی‌مدت، بسیار حیاتی است.

عملکرد دیگ بخار فایر تیوب به این صورت است:

• (First Pass): مسیر اول گازهای داغ مستقیماً از کوره عبور کرده و حرارت اولیه را به آب انتقال می‌دهند.
• (Second Pass): مسیر دوم گازها وارد مجموعه لوله‌های داخلی شده و حرارت بیشتری را به آب منتقل می‌کنند.
• (Third Pass): مسیر سوم گازها مسیر نهایی را طی کرده و پس از عبور از لوله‌ها وارد دودکش می‌شوند.

طراحی دیگ بخار سه پاس عقب مرطوب باعث می‌شود که انتقال حرارت به صورت کاملاً بهینه انجام شود و بخار خروجی کاملاً خشک و با کیفیت تولید شود.

ویژگی‌های فنی دیگ بخار صنعتی سه پاس عقب مرطوب

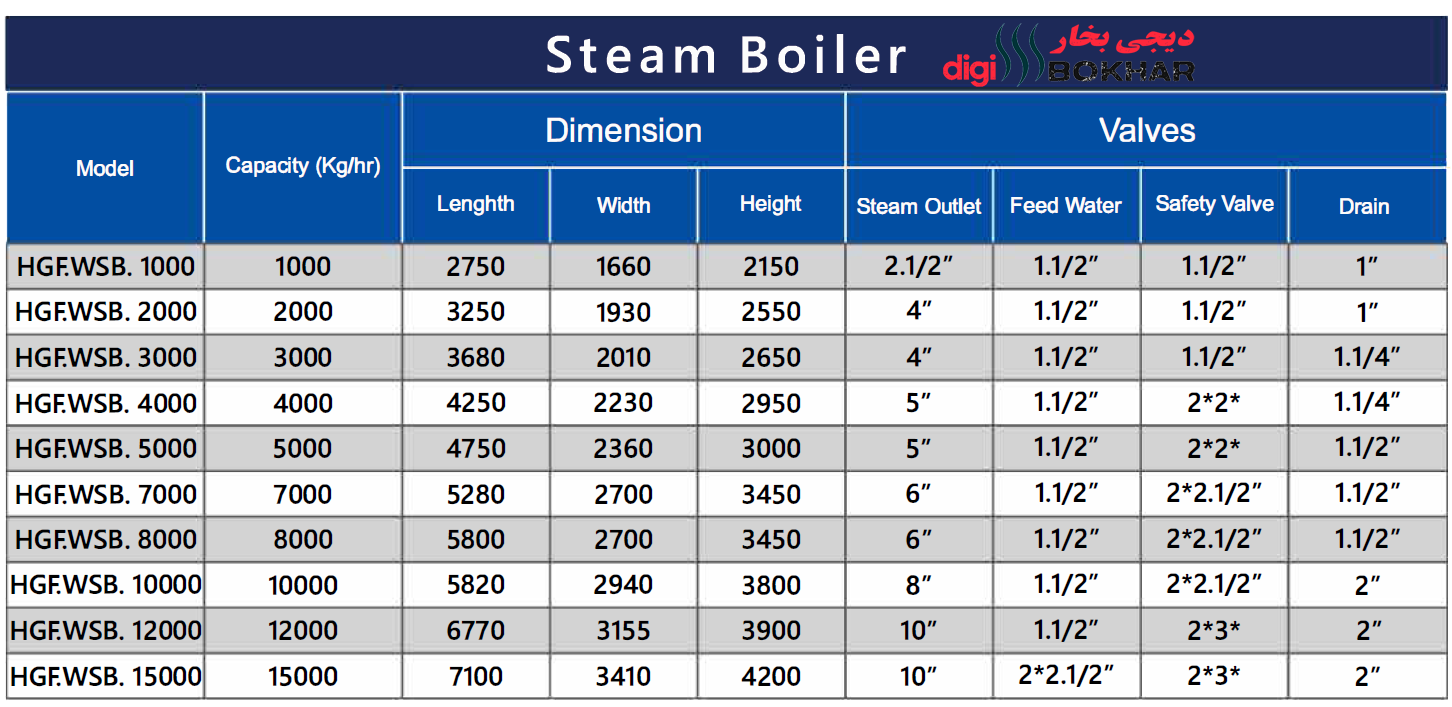

دیگ بخار سه پاس عقب مرطوب برند حرارت گستر فرزانگان با ظرفیت‌های متنوع ۱,۰۰۰ تا ۱۵,۰۰۰ کیلوگرم بر ساعت و فشار کاری ۱۰ تا ۲۰ بار، گزینه‌ای ایده‌آل برای کاربردهای صنعتی سنگین و نیمه‌صنعتی است.

ویژگی‌های برجسته این دیگ بخار فایر تیوب سه پاس حرارت گستر عبارتند از:

• مجهز به شیر ضدانفجار و دریچه بازرسی شعله
• تولید بخار کاملاً خشک با تجهیزات کنترل تمام‌اتوماتیک
• نصب توربولاتور در داخل لوله‌ها جهت افزایش راندمان انتقال حرارت
• بهره‌مندی از هندهول، هد هول و منهول برای سهولت بازرسی داخل بویلر
• عایق‌کاری بدنه با ترکیب پشم سنگ و پشم سرامیک و پوشش استنلس استیل
• بازرسی مواد مصرفی و تمامی مراحل تولید، به همراه تست‌های غیرمخرب NDT در تمام مراحل جوشکاری
• استفاده از ورق‌های فولادی آلیاژی 17Mn4 مطابق با DIN 17155 و لوله‌های آتش‌خوار St35.8 مطابق با DIN 17175
• قابلیت تجهیز به اکونومایزر، سوپرهیتر و دمپر دودکش جهت جلوگیری از اتلاف حرارتی، افزایش راندمان و بهینه‌سازی مصرف انرژی

Three Passes Steam Boiler

Designed according to Standards B.52790 & BSEN12953 & INS022156

Capacity: 1000-15000 Kg/H – Operating Pressure: 10-20 Bar

High quality, Safety, High efficiency, High thermal level, High steam space

Produced completely dry steam with full automatic control equipment

Anti-Explosion valve and flame visit vent

Using alloy 17Mn4 steel sheets according to DIN 17155 and St35.8 fire extinguished pipes according to DIN 17175. Using turbulator inside the pipe to increase the efficiency of the Three Passes Steam Boiler.

Inspection of consumable materials and all stages of production

NDT test at all welding stages

Body Isolation with rock wool and ceramic wool and stainless steel covering

Several hand hold, head hold, main hold valve for ease of inspection inside of the boilers based on different capacities

Possibility of embedding an economizer, super heater and chimney heat damper in order to prevent overheating, increasing efficiency and optimize energy consumption

Isolation of back and front doors with 1800°C refractory cement

مزایای دیگ بخار عقب مرطوب

• راندمان بالا: عبور گازهای داغ از سه مسیر و توربولاتور داخلی باعث انتقال حرارت بهینه و کاهش مصرف سوخت می‌شود.
• عمر طولانی: طراحی عقب مرطوب و استفاده از فولادهای مقاوم باعث افزایش دوام و کاهش خرابی‌های احتمالی می‌شود.
• ایمنی بالا: وجود شیر ضدانفجار و دریچه بازرسی شعله، خطرات ناشی از فشار و احتراق را به حداقل می‌رساند.
• نگهداری آسان: هندهول، هد هول و منهول امکان دسترسی راحت برای سرویس و تعمیرات را فراهم می‌کنند.
• بهینه‌سازی مصرف انرژی: امکان نصب اکونومایزر و سوپرهیتر بازده حرارتی سیستم را افزایش می‌دهد و هزینه انرژی را کاهش می‌دهد.

کاربردهای دیگ بخار سه پاس حرارت گستر

صنایع نساجی و رنگرزی، کارخانجات غذایی و نوشیدنی، صنایع شیمیایی و دارویی، نیروگاه‌های کوچک و متوسط، بیمارستان‌ها، خشک‌شویی‌ها، گلخانه‌ها و سیستم‌های گرمایش صنعتی.

خرید دیگ بخار سه پاس

چرا دیجی بخار؟

برای خرید دیگ بخار سه پاس حرارت گستر فرزانگان ، دیجی بخار به عنوان فروشنده و مشاور تخصصی تجهیزات بخار در ایران، بهترین گزینه است. تیم دیجی بخار با ارائه مشاوره فنی، انتخاب دیگ بخار مناسب براساس ظرفیت و نیازهای صنعتی، و پشتیبانی کامل پس از خرید، تضمین می‌کند که سرمایه‌گذاری شما در حوزه بخار صنعتی به بهترین شکل مدیریت شود.

با خرید و مشاوره از دیجی بخار، می‌توانید از یک محصول استاندارد از برند حرارت گستر فرزانگان، ایمن و با عمر طولانی بهره‌مند شوید و مطمئن باشید سرمایه‌گذاری شما در حوزه بخار صنعتی با کمترین ریسک انجام می‌شود.

*************************

*************************
