شیر فلکه ای بخار
شیر فلکه ای بخار از انواع شیرهای صنعتی Steam Valve محسوب می شوند که در صنایع مورد استفاده قرار می گیرند . شیر MGV 40-16 عیوض نیز در این طیف قرار می گیرد . ویژگی حائض اهمیت این شیرها نوع آببندی و نیز باز و بسته شده به وسیله ی هندویل می باشد . شیر فلکه ی بخار را می توان نوعی شیر تدریجی نیز قلمداد کرد . به جهت اینکه با مقدار چرخاندن هندویل ، دبی خروجی به میزان مورد نیاز تغییر می کند .
همانطور که توضیح دادیم عملکرد این شیر بصورت دستی می باشد ، جهت عملکرد با اکچویتور پنوماتیک شیر پنوماتیک 2411 نیز پیشنهاد می گردد.

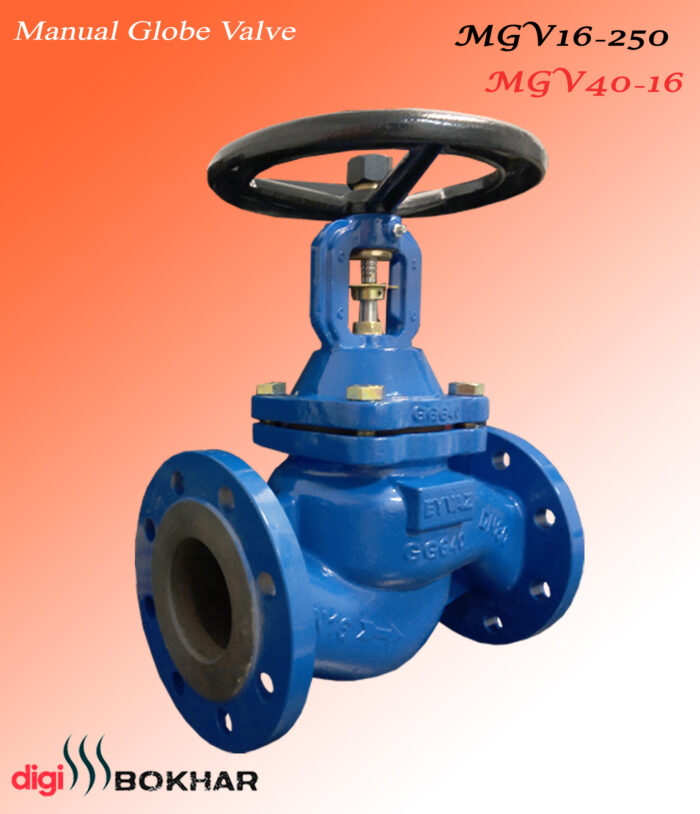

شیر فلکه ای بخار MGV 40-16 یا همان MGV 16-250 یا گلوب ولو دستی، جهت کنترل دقیق جریان و باز و بسته کردن خطوط جهت کنترل دبی و تنظیم جریان مورد استفاده قرار میگیرد. این شیرها از سایز DN15 تا DN250، با فشار نامی PN16 در دو تیپ آببندی گرافیتی با حداکثر تحمل دمای 220 درجه و نیز آببندی بیلوز دار ( آکاردئونی ) دمای کاری حداکثر 350 درجه ی سانتیگراد، بر اساس استاندارد DIN تولید میشوند .
البته شیر فلکه ای بیلوز دار MGV 40-16 صرفاً جهت بخار نمی باشد بلکه ، در صنایع مختلف از جمله صنایع بخار، روغن داغ و سایر مایعات و گازهای غیر قابل اشتعال نیز استفاده میشوند.
شیر فلکه ای عیوض
شیر فلکه ای عیوض تیپ MGV 40-16 با چرخش هندویل (فلکه) بالای شیر، وضعیت شفت متصل به پلاگ را تغییر میدهد که باعث تنظیم دبی سیال یا قطع کامل جریان میشود. استفاده از قطعه آکاردئونی (با نقش مکانیکی سیل) برای آببندی بین بونت و بدنه، امکان استفاده در دماهای بالا و برای مایعاتی مانند روغنهای داغ را فراهم میکند.
شیر فلکه ای عیوض MGV-40-16 به صورت فلنجی تولید شده و با استفاده از واشرهای مناسب بر روی خطوط مورد نظر نصب میشود. این شیر بدون محدودیت در همه جهات (افقی و عمودی) قابل نصب است. جهت جلوگیری از برگشت سیال نیز می توان از شیر یکطرفه DCV40-40 استفاده نمود .
ویژگیها:
- بدنه از چدن نشکن (GGG40.3) با استحکام بالا
- قابلیت نصب با آببندی بیلوز یا پکینگ
- مناسب برای دماهای بالا و استفاده در مایعات داغ
خلاصه:
MGV 16-250 شیر فلکه ای عیوض ( آببند بیلوزدار و گرافیتی) یا گلوب ولو، با رنگآمیزی کورهای جهت استحکام بالا و بستهبندی مناسب، برای کنترل دقیق جریان و اطمینان در شرایط دما و فشار بالا ذز سیالات غیرقابل اشتعال مناسب است. درصورت نیاز به شیر فشار شکن جهت آب ، روغن و … شیر فشارشکن 23-41 نیز در دیجی بخار قابل ارائه می باشد.
جمع بندی :
شیر فلکه ای بیلوز دار MGV 40-16
شیر فلکه ای بیلوز دار MGV 40-16 عیوض از شیرهای صنعتی برای کنترل جریان در سیستمهای مختلف است. این شیر با عملکرد دستی و استفاده از هندویل برای تنظیم دبی یا قطع جریان، در صنایع مختلف مانند بخار، روغن داغ و گازهای غیرقابل اشتعال کاربرد دارد. این شیر در سایزهای DN15 تا DN250 و با فشار نامی PN16 تولید میشود. طراحی آن به گونهای است که از آببندی گرافیتی یا بیلوز دار بهره میبرد و برای دماهای بالا مناسب است، به ویژه برای مایعات داغ.
ویژگیهای شیر MGV 40-16 شامل بدنه چدن نشکن با استحکام بالا و قابلیت نصب با آببندی بیلوز یا پکینگ است. این شیر به دلیل طراحی مقاوم و عملکرد دقیق در کنترل جریان، برای استفاده در سیستمهایی که نیاز به دمای بالا دارند، مناسب است. برای جلوگیری از برگشت سیال نیز میتوان از شیر یکطرفه DCV40-40 استفاده کرد.
به طور کلی، شیر فلکه ای بیلوز دار MGV 40-16 به عنوان یک گزینه مناسب برای تنظیم جریان در دما و فشار بالا و سیالات غیرقابل اشتعال شناخته میشود. در صورت نیاز به شیر فشار شکن برای دیگر سیالات، مدلهای متنوعی نیز در دسترس است.
اعلام دیتای ذیل جهت مشاوره کارشناس ضرورت دارد.
اطلاعات لازم جهت استعلام قیمت و سفارشگذاری
| موارد : | تو ضیحات : |
| تعداد : | تعداد دستگاه مورد نیاز |
| سایز : | DN15 الی DN250 استاندارد DIN |
| نوع اتصال : | فلنجی PN |
| نوع آببندی : | گرافیتی 220 درجه یا بیلوز دار 350 درجه |
| نوع سیال : | نوع سیال |
| دمای کاری : | دمای کاری سیال |
| ماکزیمم فشار: | حداکثر فشار لاین |
