لول گیج مغناطیسی عیوض

لول گیج مغناطیسی عیوض تکنیک

لول گیج مغناطیسی عیوض تکنیک راهکاری دقیق و ایمن برای اندازه‌گیری سطح مایعات

*جهت خرید تماس حاصل نمایید*

  لول گیج مغناطیسی عیوض تکنیک ، یکی از ابزارهای حیاتی در صنایع مختلف برای اندازه‌گیری سطح مایعات در مخازن و سیستم‌های ذخیره‌سازی است. لول گیج با استفاده از اصل مغناطیسی Level Gauge Magnetic و طراحی منحصر به فرد خود، دقت و اطمینان بیشتری نسبت به سایر روش‌های اندازه‌گیری فراهم می‌کند.

مزایای لول گیج مغناطیسی عیوض تکنیک

1. کاربرد گسترده: این دستگاه‌ها در صنایع مختلفی مانند نفت و گاز، شیمیایی، آب و فاضلاب، و صنایع غذایی کاربرد دارند.
2. دقت بالا: لول گیج‌های مغناطیسی با استفاده از مغناطیس‌های قوی و حساس، قادر به ارائه اندازه‌گیری‌های دقیق و قابل اعتماد هستند.
3. نگهداری آسان: طراحی ساده و مقاوم لول گیج مغناطیسی عیوض نیاز به نگهداری پیچیده را کاهش می‌دهد و طول عمر آنها را افزایش می‌دهد.
4. ایمنی بیشتر: این ابزارها بدون نیاز به تماس مستقیم با مایع، میزان سطح را اندازه‌گیری می‌کنند که این ویژگی باعث افزایش ایمنی در محیط‌های خطرناک می‌شود.

نحوه کار :

  لول گیج مغناطیسی عیوض تکنیک شامل یک شناور مغناطیسی است که درون مخزن حرکت می‌کند و به همراه افزایش یا کاهش سطح مایع، موقعیت خود را تغییر می‌دهد. این تغییر موقعیت توسط یک سنسور مغناطیسی که در بیرون مخزن قرار دارد، شناسایی شده و به سیگنال الکتریکی تبدیل می‌شود. سپس این سیگنال به یک نمایشگر یا سیستم کنترلی ارسال می‌شود که می‌تواند سطح دقیق مایع را نشان دهد یا فرآیندهای مرتبط را کنترل کند.

نکات کلیدی لول گیج مغناطیسی عیوض

1. دقت و حساسیت: بسته به نیازهای کاربردی، دستگاهی با دقت و حساسیت مناسب انتخاب کنید.
2. مواد ساخت: انتخاب مواد مقاوم در برابر خوردگی و شرایط محیطی سخت برای افزایش عمر مفید دستگاه ضروری است.
3. نصب و راه‌اندازی: اطمینان حاصل کنید که نصب و راه‌اندازی دستگاه ساده و سریع باشد تا بهره‌وری سیستم حفظ شود.

  لول گیج مغناطیسی عیوض تکنیک با ویژگی‌های منحصر به فرد خود، یک راهکار قابل اعتماد و ایمن برای اندازه‌گیری سطح مایعات در صنایع مختلف ارائه می‌دهد. استفاده از این دستگاه‌ها به بهبود عملکرد و افزایش ایمنی در فرآیندهای صنعتی کمک می‌کند.

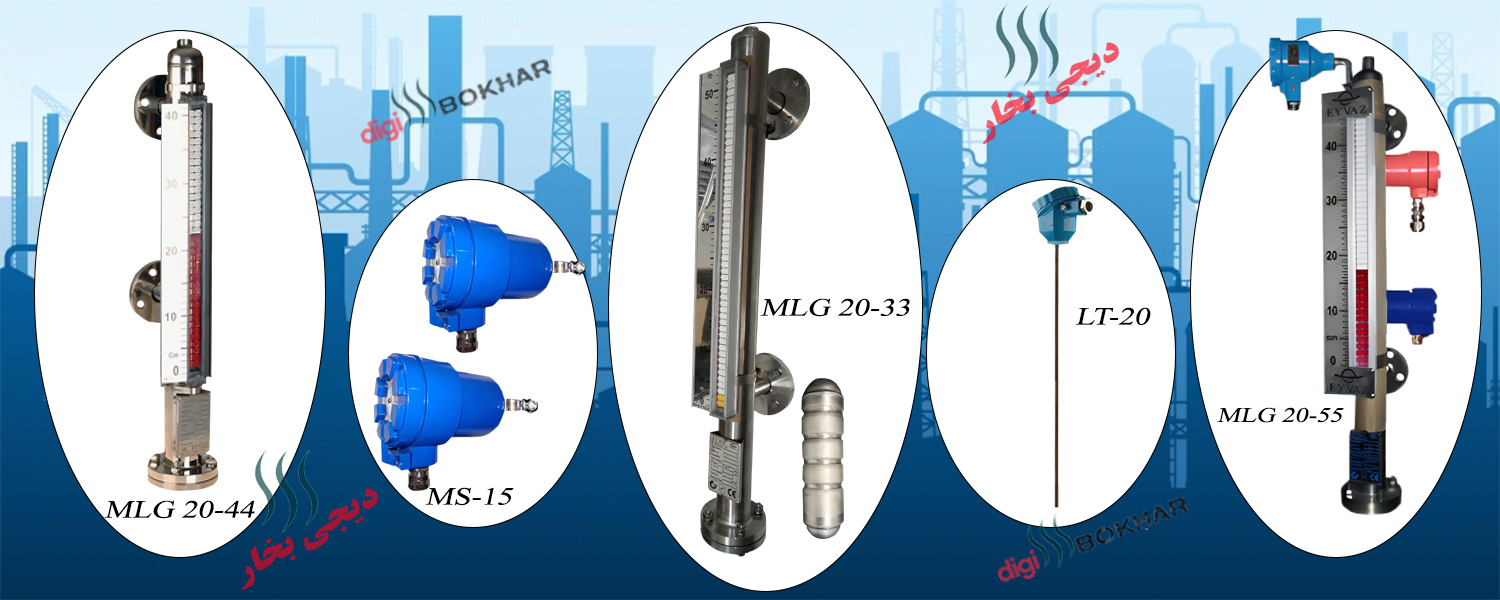

شرکت ابزار دقیق آذرسام ( عیوض تکنیک ) سه مدل لول گیج مگنتیک تولد دارد که در ادامه به بررسی مختصر هر یک پرداخته شده است . جهت بررسی تخصصی تر به ابتدای صفحه رجوع نموده و بر روی لول گیج مورد نظر کلیک نمایید ، همچنین جهت خرید انواع لول سوئیچ عیوض کلیک نمایید .

• لول گیج مغناطیسی تیپ MLG 20-33
• لول گیج مغناطیسی تیپ MLG 20-44
• لول گیج مغناطیسی تیپ MLG 20-55

لول گیج مغناطیسی MLG 20-33

  لول گیج مغناطیسی MLG 20-33  برای نمایش و کنترل سطح مایعات در ارتفاعات 30 سانتیمتر تا 18 متر طراحی شده است. این دستگاه با فشارهای نامی PN16 تا PN150 و کلاس‌های 150 تا 1500 و اتصالات فلنجی از سایز 1/2″ تا 2″ و اتصالات دنده‌ای از سایز 1/2″ تا 1″ عرضه می‌شود. با توجه به مشخصات پروسسی ،  دما،  فشار کاری و دانسیته، تا 400 درجه سانتی‌گراد قابل ساخت است.

لول گیج مغناطیسی عیوض تیپ mlg-33 بر اساس استانداردهای DIN یا ASME تولید می‌شود و در صنایع مختلف مانند آب، سوخت، اسید، شیمیایی، دیگ‌های بخار، نفت و گاز، پتروشیمی، داروسازی و صنایع غذایی کاربرد دارد.

نحوه کار :

  نحوه کار لول گیج مغناطیسی MLG 20-33 بر اساس نیروی شناوری و خاصیت جذب و دفع آهنرباها کار می‌کند. بدنه لوله‌ای شکل آن با نازل‌های عمودی بر روی مخازن نصب می‌شود.

مایع از طریق نازل وارد لوله لول گیج mlg-33 شده و توپی مغناطیسی را شناور می‌کند. با تغییر سطح مایع، توپ حرکت کرده و فلپ‌ها را می‌چرخاند تا سطح مایع نمایش داده شود. سنسورها می‌توانند فرمان‌های لازم را به تابلوهای الکتریکی ارسال کنند و ترانسمیترها امکان مشاهده و کنترل سطح سیال را فراهم می‌کنند.

لول گیج mlg-33

  لول گیج mlg-33 عیوض تکنیک روی مخازن نصب می‌شود. برای اندازه‌گیری دقیق فاصله فلنج‌ها، باید متر را از بالای فلنج بالایی تا فلنج پایینی قرار دهید. پس از اتصال فلنج‌ها یا اتصالات دنده‌ای، مهره لول گیج را محکم کنید. سپس فلنج کور را باز کرده و توپی را داخل لوله اصلی قرار دهید. پس از آب‌بندی کامل، ولوهای بین نازل و مخزن را باز کنید تا سیال وارد دستگاه شود.

ویژگی‌ها لول گیج مغناطیسی تیپ MLG 20-33

• تنظیم موقعیت سنسورها: نصب آسان و متنوع.
• قابلیت ساخت متنوع: نصب از کنار و بالای مخازن.
• نصب سنسورهای بیشتر: افزایش ضریب عملکرد.
• فرمان‌های الکتریکی و دیجیتال: خروجی‌های متنوع.
• زاویه دید قابل تنظیم: مشاهده سطح مایع از فواصل دور.
• مقاوم و غیر نشت: توانایی تحمل دمای کاری بالا و فشارهای مختلف.

لول گیج mlg-33 با ویژگی‌های منحصر به فرد خود، یک راهکار مطمئن برای اندازه‌گیری سطح مایعات در صنایع مختلف است.

*جهت خرید تماس حاصل نمایید*

***************************************************

لول گیج مغناطیسی MLG 20-44

 لول گیج مغناطیسی MLG 20-44 به‌طور خاص برای استفاده در دیگ‌های بخار طراحی شده است، اما در صنایع دیگر نیز کاربرد دارد. این دستگاه به دلیل کاربرد گسترده در صنایع بخار، به عنوان لول گیج دیگ بخار و لوازم دیگ بخار شناخته می‌شود و برای مخازن سیالات خورنده، غذا، دارو و بهداشتی نیز مناسب است. بیشترین مصرف آن در دیگ‌های بخار و گازوئیل است.

ویژگی‌ها و استانداردها :

  از ویژگی های لول گیج مغناطیسی MLG 20-44 با ابعاد و اندازه‌های مناسب برای بویلرها طراحی شده و جایگزین مناسبی برای لول کنترل‌های قدیمی‌تر مانند LS12 است. لول گیج مغناطیسی عیوض از فلنج‌های کربن استیل در سایزهای 1/2″، 3/4″ و 1″ با استاندارد کلاس 150 و 300 یا PN16 و PN40 ساخته می‌شود. حداکثر دمای طراحی بدنه در صورت استفاده از شناور تیتانیوم 300 درجه و با شناور استیل 150 درجه سانتی‌گراد است.

نحوه عملکرد :

عملکرد لول گیج مغناطیسی MLG 20-44 بر اساس نیروی شناوری و خاصیت جذب و دفع قطب‌های آهنربا است. بدنه لوله‌ای شکل آن به‌صورت عمودی بر روی نازل‌های دیگ بخار نصب می‌شود. مایع از طریق نازل پایین وارد لوله شده و شناور آهنربایی را حرکت می‌دهد. با تغییر سطح مایع، توپ در لول گیج MLG 44 حرکت کرده و فلپ‌ها را چرخانده و تغییر رنگ می‌دهند تا سطح مایع نمایش داده شود.

لول گیج MLG 44

نصب لول گیج MLG 44 عملیات پیچیده ای ندارد ، اما رعایت نکات ذیل به ضزوزت دارد :

1. نصب بر فلنج‌های بویلر.
2. پس از اطمینان از آب‌بندی، توپی را داخل لوله قرار دهید.
3. فلنج کور را محکم کنید.
4. شیرهای بین نازل و بویلر را باز کنید تا سیال وارد دستگاه شود.
5. شناور در محل خود قرار می‌گیرد.

مزایا و ویژگی‌ها لول گیج MLG 44 :

• نصب متنوع: از کنار و بالای مخازن.
• اطمینان بیشتر: نسبت به آبنمای شیشه‌ای.
• قابلیت تنظیم زاویه دید: مشاهده سطح مایع از فواصل دور.
• مقاومت بالا: در برابر نشت و شرایط حرارت و فشار کاری بالا.
• ایجاد میدان مغناطیسی: بدون ارتباط مکانیکی بین قطعات داخل و خارج مایع.
• تنظیم موقعیت سنسورها: و نصب سنسورهای بیشتر برای افزایش تعداد فرمان‌ها.
• ارسال فرمان‌های الکتریکی: خروجی سوئیچ SPDT ON/OFF با نصب سوئیچ MS15 بر روی لول گیج مغناطیسی عیوض .

لول گیج مغناطیسی MLG 20-44 عیوض تکنیک با ویژگی‌های منحصر به فرد خود، در صنعت بخار و دیگر صنایع، یک انتخاب مطمئن و کارآمد است.

جهت خرید تماس حاصل نمایید

***************************************************

لول گیج مغناطیسی MLG 20-55

   لول گیج مغناطیسی MLG 20-55 کاربرد وسیعی در صنایع مختلف و کنترل سطح دارد و به دلیل دقت بالا در اندازه‌گیری سطح مایعات، مزایای بسیاری دارد. این تکنولوژی بر اساس اصول نیروی شناوری عمل کرده و به ویژه در محیط‌های خطرناک و شرایط دشوار مانند مخازن حاوی مواد شیمیایی خطرناک، مخازن نفت و گاز و مخازن با دما و فشار بالا استفاده می‌شود.

  از ویژگی های لول گیج مغناطیسی MLG 20-55 یکی از ابزارهای دقیق برای اندازه‌گیری سطح مایعات است. این دستگاه با استفاده از سنسورهای هوشمند و فناوری‌های ارتباطی، داده‌های دقیق و به‌روز را در زمان واقعی به کاربران ارائه می‌دهد که باعث بهبود عملکرد و کارایی در کنترل و نظارت می‌شود.

لول گیج مغناطیسی عیوض برای نشان دادن و کنترل سطح مایعات در ارتفاعات مختلف از 0.3 متر تا 18 متر استفاده می‌شود. با تحمل فشارهای نامی PN16 تا PN150 و دمای کاری تا 550 درجه سانتیگراد، در مخازن آب، سوخت، اسید، صنایع شیمیایی، دیگ‌های بخار، صنایع نفت و گاز، پتروشیمی و صنایع غذایی کاربرد دارد.

لول گیج مغناطیسی MLG-55

  لول گیج مغناطیسی MLG-55 بر اساس نیروی شناوری و ویژگی‌های جذب و دفع قطب‌های آهنربا طراحی شده است. بدنه استوانه‌ای آن به صورت عمودی بر روی مخازن نصب می‌شود. مایع از طریق نازل پایین وارد لوله شده و توپی مغناطیسی را شناور می‌کند. با تغییر سطح مایع در لول گیج مغناطیسی عیوض، شناور حرکت کرده و با برخورد به فلپ‌ها، سبب چرخش و تغییر رنگ آن‌ها می‌شود که نشان‌دهنده سطح مایع است.

نصب و راه‌اندازی لول گیج مغناطیسی MLG-55 :

1. نصب فلنج‌ها: فلنج‌های دستگاه بر روی فلنج‌های مقابل مخازن نصب می‌شوند.
2. محکم کردن مهره‌ها: مهره‌ها را پس از اتصال فلنج‌ها محکم کنید.
3. وارد کردن توپی: توپی را با توجه به علامت فلش وارد لوله کنید.
4. محکم کردن فلنج کور: فلنج کور را در جای خود محکم کنید.
5. باز کردن ولوها: ولوهای بین نازل‌ها و مخزن را باز کنید تا سیال وارد دستگاه شود.

مزایا لول گیج مغناطیسی MLG 20-55 :

• دقت بالا: اندازه‌گیری دقیق سطح مایعات.
• امنیت بیشتر: مناسب برای محیط‌های خطرناک.
• قابلیت انتقال داده‌ها: بهبود نظارت و کنترل.
• مقاومت بالا: تحمل دما و فشارهای بالا.
• نصب آسان: قابلیت نصب بر روی مخازن مختلف.

لول گیج مغناطیسی MLG-55 با دقت بالا و فناوری پیشرفته، ابزاری حیاتی در صنایع مختلف است که کنترل و نظارت بر سطح مایعات را بهبود می‌بخشد.

جهت خرید تماس حاصل نمایید

***************************************************

سنسور لول گیج مغناطیسی

  بر روی لول گیج مغناطیسی عیوض تجهیزاتی همچون سنسور لول گیج مغناطیسی نصب می گردد . این سنسورها شامل میکروسوئیچ سطح ، لول ترانسمیتر ، گرمکن جهت سیالات با ویسکوز بالا و …. باشد .

در ادامه به معرفی اقلام سنسور لول گیج مغناطیسی پرداخته ایم :

سوئیچ MS15

  سوئیچ MS15 بعنوان سنسور لول گیج مغناطیسی عیوض است که به‌صورت آپشن بر روی دستگاه نصب می‌شود. این سنسور امکان ارسال فرمان به مصرف‌کننده‌های مختلف را فراهم می‌کند و با نصب آن بر روی دستگاه ، علاوه بر نمایش سطح به صورت چشمی و نمایش بر روی خط‌کش، می‌توان فرمان‌های استارت و استاپ را نیز به پمپ‌ها ارسال کرد. در واقع کاربرد لول سوئیچ مایعات را نیز ایفا می کند . به‌عنوان مثال، با نصب دو سنسور بر روی لول گیج، می‌توان در حداقل سطح، پمپ را استارت و در حداکثر سطح، آن را استاپ کرد.

مزایا و ویژگی‌ها :

  نصب سوئیچ MS15 بر روی لول گیج مغناطیسی عیوض ، درخواست استفاده از لول کنترل LS12 را به شدت کاهش داده است، زیرا از نظر اقتصادی و سهولت در استفاده، مناسب‌تر است. این سوئیچ نوعی میکروسوئیچ غیرتماسی است که با نیروی مغناطیسی شناور فعال می‌شود. بنابراین، ارتباط مستقیمی با مایع و دمای مخزن ندارد که این امر موجب افزایش عمر سوئیچ می‌شود.

سوئیچ MS15 از نوع SPDT سه سیم با دو کنتاکت NC/NO است و قابلیت خودنگهداری دارد. به دلیل طراحی خاص، این سوئیچ می‌تواند بدون نیاز به کنتاکتور و به‌صورت مستقیم مورد استفاده قرار گیرد، به شرطی که آمپر مصرف‌کننده مناسب باشد.

ترانسمیتر LT20

ترانسمیتر LT20 یکی از آپشن‌های لول گیج مغناطیسی عیوض است. با نصب این سنسور لول ترانسمیتر آنالوگ بر روی لول گیج، علاوه بر نمایش سطح به صورت چشمی، می‌توان مقدار سطح را نیز بر روی مانیتورینگ مشاهده کرد. این تجهیز دارای خروجی‌های 4 تا 20 میلی‌آمپر و یا 0 تا 10 ولت است که با ارسال سیگنال به سیستم‌هایی مانند PLC، امکان مانیتورینگ و کنترل سطح مخازن از فواصل دور فراهم می‌شود.

کاربردها و مزایا :

  ترانسمیتر LT20 در سایت‌های بزرگ یا مخازنی که امکان رصد نزدیک ندارند، بسیار مفید است. این تجهیز نیز مانند سنسور MS15 بر روی بدنه لول گیج نصب می‌شود و هیچ ارتباط فیزیکی با سیال ندارد. ترانسمیتر LT20 از طریق نیروی مغناطیسی شناور تحریک می‌شود و خروجی ارسال می‌کند. این قابلیت به کاربران اجازه می‌دهد تا در شرایط سخت و زون‌های انفجاری با استفاده از باکس ضد انفجار، بدون مشکل از آن استفاده کنند.

این ترانسمیتر قابلیت نصب بر روی لول گیج مغناطیسی عیوض مدل MLG33 و MLG55 را دارد و خروجی آن به صورت مثبت و منفی Loop Power است. همچنین امکان طراحی به صورت HART نیز وجود دارد. این تجهیز برای نصب بر روی لول گیج‌های با ارتفاع 30 تا 300 سانتیمتر مناسب است.

جهت خرید تماس حاصل نمایید

***************************************************

فروش لول گیج مغناطیسی عیوض

لول گیج مغناطیسی عیوض در دیجی بخار با گارانتی 18 ماهه صورت می پذیرد . در این مطلب سعی گردید به صورت مختصر جدا از فروش لول گیج مغناطیسی عیوض ، به معرفی مدل های مختلف لول گیج مغناطیسی عیوض به پردازیم . جهت بررسی و مشاهده تخصصی تر هر یک از لول گیج ها ، با کلیک بر روی آن که در ابتدای صفحه می باشد ، قابل بررسی می باشد .

البته لول گیج مغناطیسی عیوض سفارش ساخت می باشد و نیاز به اطلاعات فنی متقاضی دارد . جای نگرانی نیست ، کارشناسان ما در واحد فروش لول گیج مغناطیسی عیوض ، شما را جهت سفارشگذاری راهنمایی خواهند نمود . حتی اگر در این زمینه مبتدی نیز باشید با مشاوره های کارشناسان دیجی بخار ، در زمینه ی لول گیج متخصص خواهید شد.

دیجی بخار صرفا یک فروشگاه نیست . جهت خرید و مشاوره لول گیج مغناطیسی با واحد فروش لول گیج مغناطیسی عیوض در تماس باشید .
